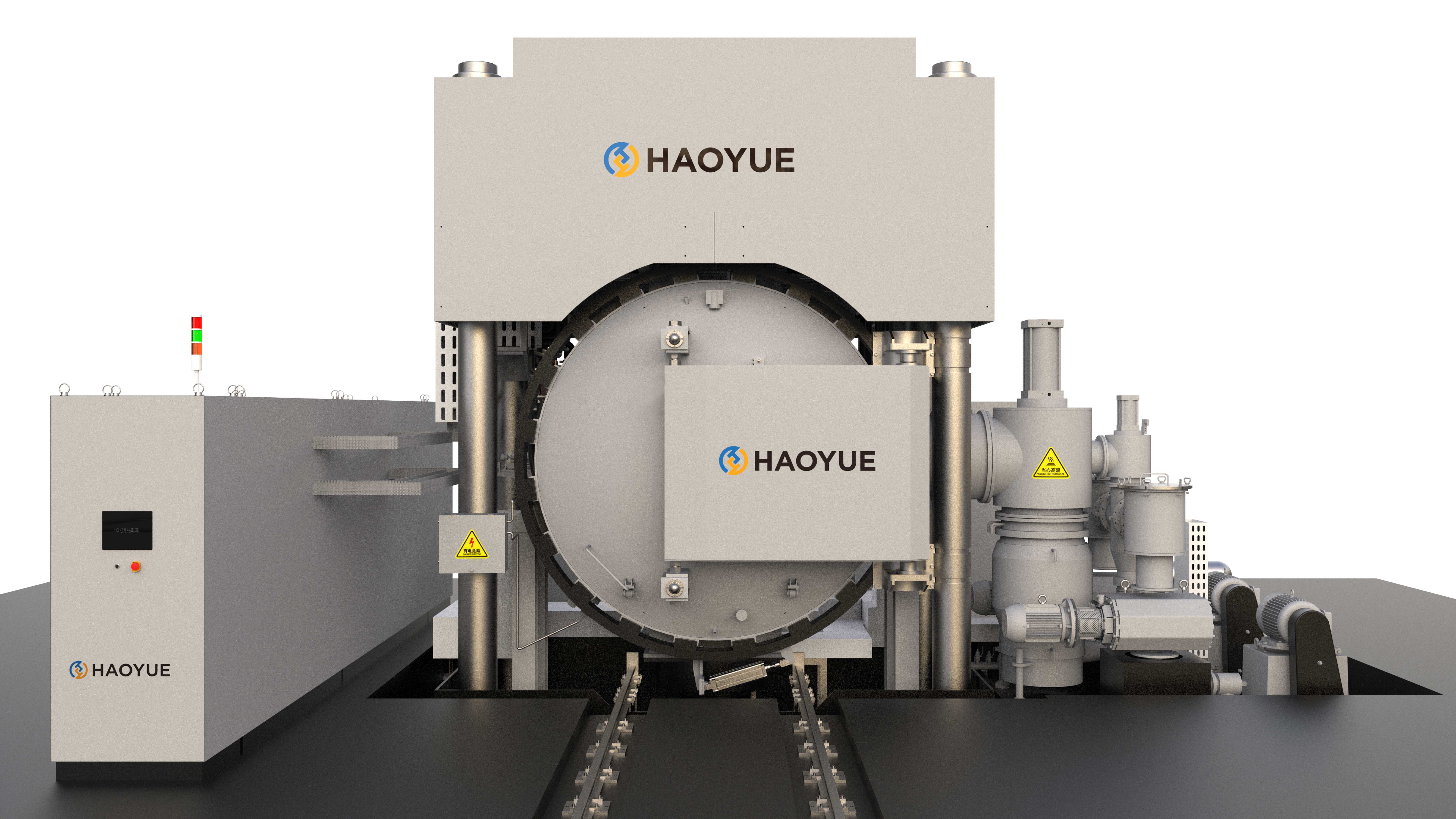

真空擴散焊爐是一種在真空或受控氣氛環境下，通過施加壓力使待焊材料表面原子相互擴散，形成牢固冶金結合的焊接設備，廣泛應用于航空航天（如鈦合金結構件）、能源裝備（如燃?xì)廨啓C(jī)葉片）、電子信息（如半導體封裝）等領域。其核心工藝參數——??氣氛控制??與??真空度??直接影響焊接界面的氧化程度、原子擴散效率及接頭性能。以下從??氣氛控制原理、真空度的影響機制、關鍵參數優化及典型問題分析??四方面展開系統性研究。

??一、真空擴散焊爐的氣氛控制原理與技術??

??1. 氣氛控制的目標與挑戰??

真空擴散焊爐的氣氛控制需滿足兩大核心目標：

• ??低氧環境??：避免焊接界面氧化（如鈦合金在含氧量＞10?² Pa時易生成TiO?氧化膜，導致接頭強度下降）；
• ??微量活性氣體調控??：某些材料（如鎳基高溫合金）需在真空環境中引入微量氫氣（10?³~10?² Pa）或氬氣（10?¹~10? Pa），以促進表面活化或抑制有害相形成。

主要挑戰在于：

• 焊接過程中材料表面揮發物（如水分、油脂）可能污染氣氛；
• 高溫（＞1000℃）下殘余氣體（如H?O、CO?）的分解可能引入氧原子；
• 氣體流量控制精度需達到±1% FS（滿量程），以避免局部氣氛波動。

??2. 氣氛控制系統的組成與技術??

真空擴散焊爐的氣氛控制系統通常由??真空獲得系統、氣體凈化系統、氣體流量控制系統及壓力監測系統??四部分組成（如圖1所示）。

• ??真空獲得系統??：通過機械泵（前級泵）、分子泵（主泵）及低溫泵（超高真空泵）的級聯組合，將爐腔真空度從常壓（10? Pa）降至10?³~10?? Pa（超高真空），確保初始焊接環境的潔凈度；
• ??氣體凈化系統??：采用吸氣劑（如鋯鋁16合金）或催化劑（如鈀觸媒）去除殘余氧氣（凈化效率＞99.9%）和水分（露點＜-60℃）；對于需引入活性氣體的場景，氣體純度需＞99.999%（如高純氫氣、高純氬氣）；
• ??氣體流量控制系統??：通過質量流量控制器（MFC，精度±0.5% FS）精確調節氣體流量（范圍0.1~100 sccm），結合電磁閥實現多氣體（如H?/Ar混合氣）的按比例混合；
• ??壓力監測系統??：采用電容式薄膜真空計（測量范圍10?~10?¹ Pa）和電離真空計（測量范圍10?¹~10?? Pa）組合監測爐腔壓力，實時反饋至PLC控制系統，確保壓力波動＜±5%設定值。

??3. 典型氣氛控制模式??

• ??高真空模式??：真空度維持在10?³~10?? Pa（無氣體引入），適用于鈦合金、鈮合金等對氧敏感材料的焊接；
• ??低真空凈化模式??：真空度10?¹~10? Pa，通過吸氣劑去除殘余氧后，通入微量氬氣（10?¹~10? Pa）保護焊接界面；
• ??活性氣體模式??：真空度10?²~10?¹ Pa，通入高純氫氣（10?³~10?² Pa）促進鎳基合金表面氧化物還原，或通入氬氣（10?¹~10? Pa）抑制鈦合金的過度擴散。

??二、真空度對擴散焊過程及接頭性能的影響機制??

??1. 真空度與焊接界面氧化的關系??

真空度的核心作用是降低爐腔內氧分壓（pO2??），抑制焊接界面氧化反應的動力學過程。根據熱力學公式：

ΔG=ΔG°+RTlnQ

其中，ΔG為氧化反應吉布斯自由能變，ΔG°為標準吉布斯自由能變，Q為反應商（與氧分壓相關）。當pO2??低于材料氧化的臨界氧分壓（如鈦合金的pO2?,crit?≈10−12Pa）時，氧化反應無法自發進行。實驗表明：

• 真空度從10?¹ Pa降至10?³ Pa時，鈦合金焊接界面的TiO?氧化膜厚度從50 nm降至＜5 nm，接頭抗拉強度從450 MPa提升至680 MPa；
• 真空度＞10?² Pa時，不銹鋼焊接界面可能生成Cr?O?氧化膜（厚度＞10 nm），導致接頭塑性下降（延伸率＜10%）。

??2. 真空度與原子擴散效率的關系??

真空環境通過減少氣體分子對原子擴散的阻礙，提高擴散系數（D）。根據菲克第一定律：

J=−D∂x∂C?

其中，J為擴散通量，C為溶質濃度，x為擴散距離。真空度升高可降低氣體原子對晶格間隙的占據，使金屬原子擴散通道更暢通。實驗數據表明：

• 真空度從10?¹ Pa提升至10?³ Pa時，鎳基合金的擴散系數從10−12cm2/s增至10−10cm2/s，焊接時間從2小時縮短至30分鐘；
• 真空度不足（＞10?¹ Pa）時，氣體分子在晶界處形成“氣孔缺陷”（尺寸＞10 μm），顯著降低接頭疲勞壽命（循環次數＜10?次）。

??3. 真空度與殘余應力的關系??

真空環境可通過抑制焊接界面的氧化和氣體析出，減少接頭內部的殘余應力。當真空度＞10?³ Pa時，鈦合金焊接接頭的殘余應力從150 MPa降至80 MPa（降幅＞47%），顯著降低開裂風險；而真空度不足（＜10?² Pa）時，殘余應力可能引發氫致裂紋（尤其在含氫氣氛中）。

??三、關鍵參數優化與工藝匹配??

??1. 真空度與焊接參數的協同優化??

• ??溫度-真空度匹配??：高溫（＞1000℃）下需更高真空度（＜10?³ Pa），以避免材料揮發物（如鈦合金的Ti蒸氣）污染氣氛；低溫（＜800℃）焊接（如銅合金）可適當放寬真空度要求（10?²~10?¹ Pa）；
• ??壓力-時間曲線控制??：焊接初期需快速抽真空至目標值（如10?³ Pa），隨后在保溫階段保持壓力波動＜±5%；對于厚板焊接（＞10 mm），需采用階梯式升壓（如先10?³ Pa保溫30分鐘，再升至10?² Pa完成擴散）。

??2. 氣氛類型與材料適配性??

• ??鈦合金??：必須采用高真空模式（＜10?³ Pa），若需引入氫氣（如改善塑性），氫分壓需嚴格控制在10?³~10?² Pa；
• ??鎳基高溫合金??：可采用低真空凈化模式（10?¹~10? Pa）通入微量氫氣（10?³~10?² Pa），或高真空模式（＜10?³ Pa）通入氬氣（10?¹~10? Pa）；
• ??不銹鋼??：優先選擇高真空模式（＜10?² Pa），避免Cr?O?氧化膜生成；若需降低焊接應力，可通入氬氣（10?¹~10? Pa）。

??四、典型問題與解決方案??

??1. 焊接界面氧化??

• ??現象??：鈦合金接頭表面出現黃色TiO?氧化膜（厚度＞10 nm），抗拉強度下降＞20%；
• ??原因??：真空度不足（＞10?² Pa）或真空泵抽速下降（分子泵返流率＞10?² Pa·L/s）；
• ??解決方案??：檢查真空泵狀態（更換失效分子泵）；優化抽真空流程（增加預抽時間至1小時）；通入微量氬氣（10?¹ Pa）輔助保護。

??2. 氣孔缺陷??

• ??現象??：接頭內部出現直徑＞10 μm的氣孔（X射線檢測顯示氣孔率＞5%）；
• ??原因??：真空度波動＞±10%或氣體流量過大（＞100 sccm）導致氣體滯留；
• ??解決方案??：校準壓力傳感器（精度±0.5% FS）；降低氣體流量至50 sccm以下；采用階梯式升壓工藝。

??3. 擴散不充分??

• ??現象??：接頭剪切強度＜設計值（如鎳基合金強度＜400 MPa）；
• ??原因??：真空度過高（＜10?? Pa）導致原子擴散動力不足（溫度需＞1200℃才能補償）；
• ??解決方案??：適當降低真空度至10?³~10?² Pa；提高焊接溫度（如從1100℃升至1150℃）；延長保溫時間（從30分鐘增至60分鐘）。

??五、結論??

真空擴散焊爐的氣氛控制與真空度是決定焊接質量的核心因素。通過高精度真空獲得系統、氣體凈化系統及流量控制系統的協同優化，可實現10??~10?¹ Pa范圍內的精準氣氛調控；真空度通過影響氧化動力學、原子擴散效率及殘余應力，直接決定了接頭的力學性能。未來，隨著智能控制技術（如基于AI的真空度-溫度-氣體流量自適應調節）和新型吸氣劑材料（如納米多孔鋯基復合材料）的應用，真空擴散焊爐的氣氛控制精度與工藝穩定性將進一步提升，為裝備制造提供更可靠的技術支撐。
