一、真空擴散焊爐技術原理

1. 什么是真空擴散焊（Vacuum Diffusion Bonding）？

??真空擴散焊??是一種在??高溫和真空（或保護氣氛）環境下??，通過??原子間相互擴散??實現??固態連接??的精密焊接技術。在整個焊接過程中，被焊材料??不熔化??，而是在一定溫度和壓力作用下，通過??界面原子的互擴散??，使兩個或多個固體表面逐漸結合成一體。

---

2. 技術原理詳解

真空擴散焊的核心是：??在一定溫度和壓力條件下，通過原子擴散使材料表面達到原子級結合。??

（1）基本過程包括：

1. ??表面清潔與活化??

   • 在真空環境下（通常 < 10?³ Pa，甚至更高真空），材料表面的氧化物、吸附氣體和污染物被??去除或大大減少??，露出清潔的金屬表面。
   • 表面微觀不平度（如峰谷結構）在壓力作用下產生??物理接觸點??。

2. ??接觸與塑性變形??

   • 在外部施加??一定壓力??（通常不高，幾至幾十MPa）作用下，接觸點發生??局部塑性變形??，增加了實際接觸面積。
   • 接觸區域形成大量??微小接觸點或“連接橋”??，成為擴散的通道。

3. ??原子擴散與界面結合??

   • 在??高溫環境??下（通常為材料熔點的 0.5~0.8 倍，如鈦合金約 700~900°C），金屬原子獲得足夠能量，開始沿晶界或通過晶格進行??短程擴散和遷移??。
   • 隨著時間的推移，??界面處的原子逐漸混合，形成擴散層??，最終實現??冶金結合或固態焊接??。

4. ??擴散層成長與結合強化??

   • 初始的機械接觸逐漸轉變?yōu)??牢固的冶金結合??，擴散層厚度隨時間和溫度增加而增大，最終形成與母材性能相近的連接界面。

（2）焊接條件關鍵因素：

參數	影響說明
??溫度??	決定原子的擴散速度，一般為 0.5~0.8 Tm（Tm為材料熔點，單位K）
??壓力??	促進表面接觸和塑性變形，提高初始接觸面積，但不需要很高（通常 <100 MPa）
??真空度/氣氛??	高真空（<10?³ Pa）或惰性氣體保護，防止氧化，保證表面清潔
??時間??	擴散需要時間積累，通常幾十分鐘到數小時，取決于材料和要求

---

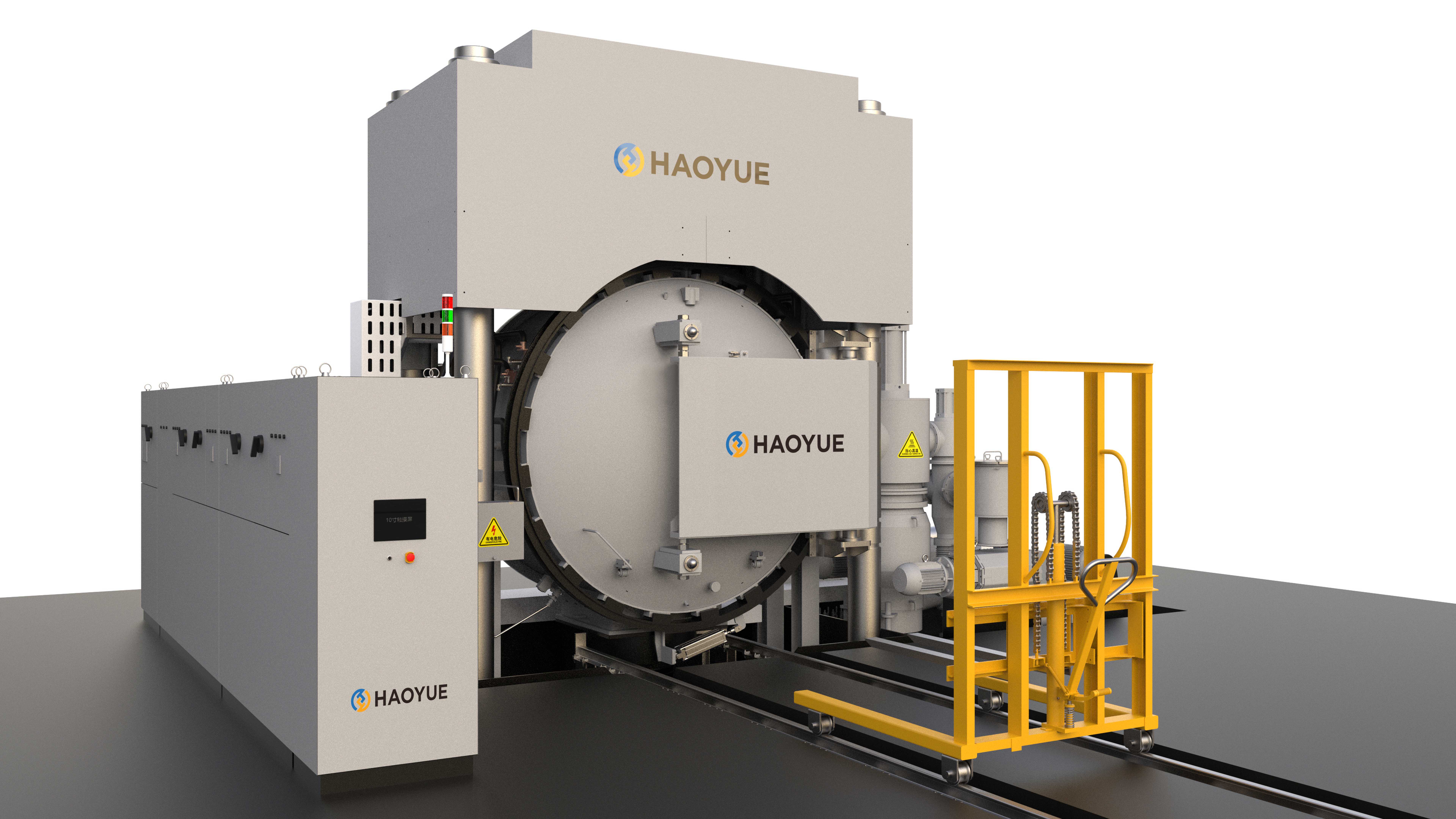

二、真空擴散焊爐的組成

真空擴散焊爐通常包括以下主要系統：

1. ??真空系統??

   • 包括機械泵、分子泵、真空閥門、真空計等，用于獲得并維持高真空環境。

2. ??加熱系統??

   • 一般采用??電阻加熱??（如石墨發熱體、金屬發熱體）、感應加熱等方式，實現均勻、可控的高溫環境。

3. ??壓力系統??

   • 提供焊接所需的??軸向或等靜壓??，通過液壓或機械方式對工件施加壓力。

4. ??控制系統??

   • 精確控制溫度、壓力、真空度、時間等工藝參數，通常為PLC或計算機控制，具備工藝編程與數據記錄功能。

5. ??爐體與工裝??

   • 爐腔材質一般為不銹鋼或高溫合金，內部可放置模具或工裝夾具，用于固定待焊工件。

---

三、真空擴散焊的特點

? 優點：

1. ??焊接溫度低于材料熔點??

   • 避免熔焊帶來的??熔化、偏析、縮松、氣孔、變形??等問題。

2. ??可實現難熔、易氧化、異種材料連接??

   • 如鈦合金、高溫合金、陶瓷、石墨、金屬間化合物等，尤其適合??異種材料連接??（如鈦/鋼、陶瓷/金屬）。

3. ??焊接接頭質量高??

   • 焊接界面可實現??接近母材的強度與性能??，無熔焊缺陷，組織致密。

4. ??微觀組織可控??

   • 因?yàn)槭枪虘B(tài)過程，可精確控制晶粒長大、相變等，適合高精度、高性能零件。

5. ??環保、無污染??

   • 不使用焊料、熔劑，無飛濺、煙塵，是一種綠色焊接技術。

? 局限：

1. ??設備成本高??

   • 真空系統、加熱與壓力控制系統復雜，設備投資較大。

2. ??焊接時間較長??

   • 擴散過程需要一定時間，生產效率相對較低。

3. ??對工件表面要求高??

   • 需精密加工與清潔，對裝夾、定位精度也有一定要求。

---

四、真空擴散焊的主要應用領域

真空擴散焊由于其高可靠性、高質量連接特性，被廣泛應用于??航空航天、核工業、能源、電子、機械制造??等高精尖領域。

1. ??航空航天??

• ??鈦合金、高溫合金結構件焊接??：如發動機葉片、渦輪盤、結構支撐件。
• ??異種材料連接??：如鈦/鎳合金、鈦/不銹鋼。
• ??蜂窩結構、散熱器、多孔材料組件焊接??。

2. ??能源領域??

• ??核反應堆部件??：如燃料組件、耐高溫結構件焊接。
• ??熱交換器??：特別是??真空釬焊+擴散焊復合工藝的板翅式換熱器??。
• ??氫能相關部件??：如金屬儲氫罐、高壓氣體連接件。

3. ??電子與微系統??

• ??微電子封裝、傳感器封裝??：連接芯片與基板，或高導熱材料。
• ??金剛石與金屬的連接??（如刀具、散熱部件）。

4. ??機械與汽車??

• ??高性能刀具、模具焊接??。
• ??硬質合金/陶瓷與金屬復合件的連接??。
• ??發動機零部件中的復雜結構件連接??。

5. ??科研??

• ??材料開發??：如金屬間化合物、納米晶材料連接。
• ??高可靠性結構焊接??：如衛星部件。

---

五、真空擴散焊 vs 其他焊接/連接技術對比

技術	焊接方式	溫度	是否熔化	適合材料	特點
??真空擴散焊??	固態擴散	中高溫（<熔點）	? 不熔化	鈦、鎳、陶瓷、異種材料	高強度、無缺陷、適合精密件
??真空釬焊??	液態釬料填充	中溫	? 釬料熔化	合金、陶瓷	工藝簡單，但接頭強度一般
??電子束焊/激光焊??	熔焊	高溫	? 母材熔化	金屬	焊速快，但易變形、有氣孔
??摩擦焊??	固態塑性變形	中高溫	? 母材不熔化	金屬棒/管	適合軸類，但形狀受限

---

六、總結

??真空擴散焊爐??是一種??高精度、高質量、高可靠性??的焊接設備，基于??原子擴散機制，在真空或保護氣氛下通過高溫和壓力實現材料間的固態連接??。它特別適用于：

• ??難熔金屬??
• ??易氧化材料??
• ??異種材料連接??
• ??高可靠性結構件??

廣泛應用于航空航天、核工業、能源、電子等科技和制造領域。

---

如您有具體應用場景（如焊接鈦合金、陶瓷與金屬連接、制造某種設備等），我可以為您提供更詳細的技術建議或工藝方案。
